Принцип роботи газового котла і різновиди опалювального обладнання

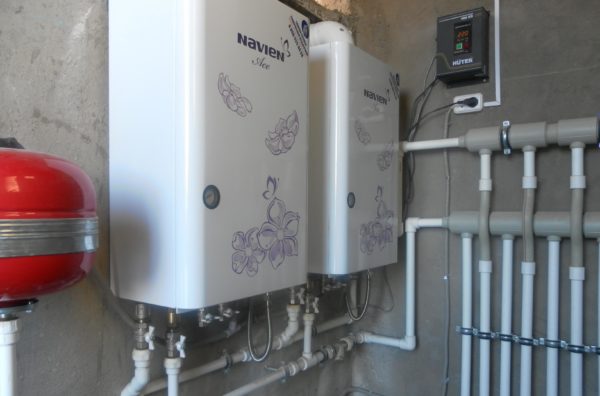

Котельня приватного будинку на газовому опалювальному обладнанні
Має бути покупка газового котла, але ви не знаєте, що вибрати? Я розповім, який принцип роботи газового котла опалення, і яким буває це обладнання. У підсумку ви зможете вирішити, яка модифікація опалювального приладу вам підходить.
Принцип роботи
Газові котли – це обладнання, в якому природний газ спалюється, трансформуючись в теплову енергію. В якості палива застосовується пропан-бутан або метан.

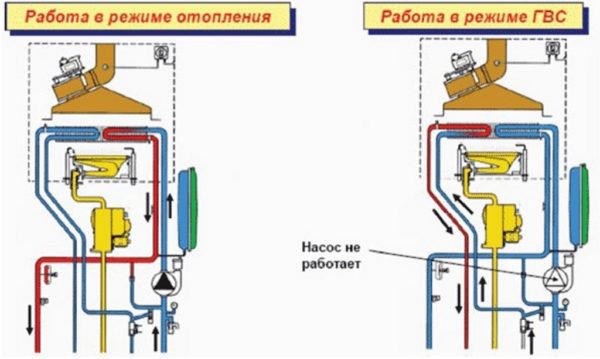

На схемі показана робота котла в режимі опалення та в режимі водопостачання
Принцип роботи опалювального приладу наступний:
- Газ під тиском потрапляє в агрегат в той час, як на запальник автоматично подається іскра;
- Газ в пальнику розпалюється від запальника;
- Полум'я від пальника нагріває теплообмінник, по якому циркулює теплоносій;
- При підвищенні температури понад вказаної межі, термопара (термодатчик) перекриває клапан подачі газу;
- При зниженні температури теплоносія термопара відкриває клапан, і пальник розпалюється знову.
Описаний принцип роботи актуальне для автоматизованого обладнання. У застарілих імпортних котлах або в бюджетних вітчизняних агрегатах розпал пальника і регулювання температурних показників здійснюється вручну за допомогою кнопки і регулятора.
Плануючи газове опалення, враховуємо мінімально допустимий тиск газу, вказане в параметрах обладнання. Показник тиску повинен відповідати тиску в газорозподільній мережі.
Більшість сучасних західноєвропейських котлів розраховані на робочий тиск в 20 мбар (миллибар). У той же час тиск в газорозподільних мережах Підмосков'я не перевищує 15 мбар. Чим може обернутися різниця в цих параметрах?
При недостатньому тиску в мережі, настінний газовий котел працює з меншою потужністю, ніж це заявлено в технічному паспорті. Більш того, взимку, коли споживання природного газу зростає, тиск в мережі додатково знижується. Тому в холодну пору року на котлі доводиться встановлювати максимальні температурні налаштування.
Пристрій газових котлів із закритою камерою згоряння

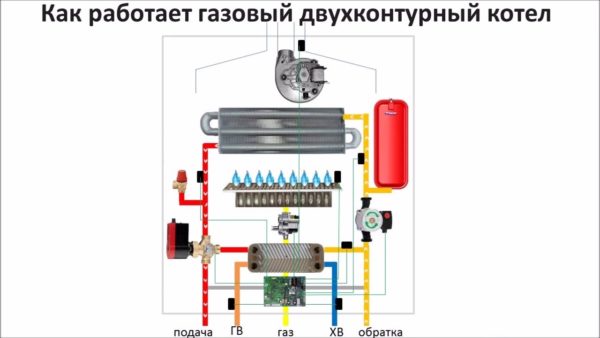

На схемі показано пристрій двоконтурного газового котла
