Як зробити опалення в будинку з мансардою. Можливі варіанти

Комфортно жити, коли тепло у всіх кімнатах будинку, тому опалення мансарди своїми руками – питання досить популярний і актуальний. По суті, там можна використовувати будь-які опалювальні системи, які ви використовуєте на даний момент. Так що, опалення в горищному приміщенні може бути повітряним, інфрачервоним, радіаторним або ж там можна змонтувати систему теплої підлоги.

Будинок з мансардою

опалення мансарди

Стіни в мансарді, як правило, похилі

Перш за все, давайте визначимося, що ми маємо на увазі під мансардою? У тлумачному словнику російської мови Ожегова-Шведової це пояснюється, як приміщення під високою похилим дахом на горищі. Значить, стіни, у всякому разі, половина з них, не можуть бути строго вертикальними, що, природно, ускладнює підвіску радіаторів опалення.

У цих ситуаціях хорошим виходом може бути водяний або електричний тепла підлога, або інфрачервоне плівкове опалення. У цій статті, як варіант, ми розглянемо останній спосіб, а також подивимося відео ролик на цю тему.

розрахунок ІПО

Інфрачервоне плівкове опалення (ІПО) в мансарді

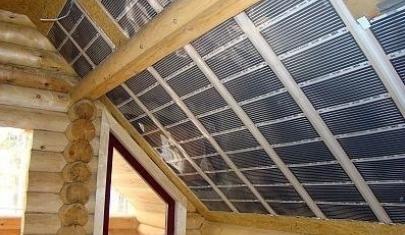

Ми недарма ставали саме на цьому виді опалення, тому що його можна монтувати не тільки на підлогу, але і на стіни і стелю (див. Фото вгорі), причому це зовсім не обов'язково робити в рівній площині. Плівка досить гнучка і її можна різати на шматки по спеціально відведених для цього лініях (читайте також про переваги парового опалення).

Ми встановимо плівку на підлогу, тому попередньо нам потрібно зробити креслення з розташуванням меблів, щоб обійти ці ділянки. З огляду на те, що це буде нашою основною системою опалення для мансарди, ІПО має зайняти від 70% до 80% всього вільного статі (для допоміжного варіанту достатньо 40%).

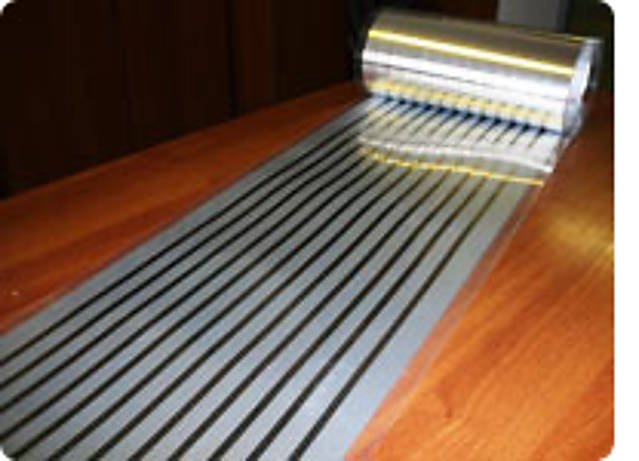

Інфрачервоне плівкове опалення

Так як в якості джерела енергії буде електрику, то необхідно розрахувати перетин дроту для підключення опалювальної системи. Для цього потрібно обчислити силу споживаного струму: I = P / U, де I позначає наше шукане, P – загальна потужність всієї інфрачервоної плівки і U – це напруга в мережі. Отримані результати можна підставити в наведену нижче таблицю, і ви дізнаєтеся перетин міді або алюмінію, потрібного в даному випадку.

Давайте спробуємо зробити розрахунок опалення для підлоги, розміром 70м 2, на якому 20м 2 закриті меблями. Значить, знаходимо загальну потужність (при середній потужності ІПО 230Вт): P = 50м 2 * 230Вт = 11500Вт або 11,5кВт.
Тепер можна дізнатися силу споживаного струму: I = P / U = 11500/220 = 52,27A. Цей результат говорить про те, що опалення доведеться розділити на два крила і для кожного використовувати мідний провід перетином 4,0 мм 2 або на три крила, використовуючи більш тонкий провід, на 2,5 мм 2.

Монтаж ІПО на підлогу

Припустимо, у нас вже складена схема опалення будинку з мансардою, і ми вирахували місце і кількість інфрачервоної плівки для підлоги. Тепер потрібно подбати про площині підстави, щоб вона була рівною. Якби це було на першому поверсі будинку, то вам, безумовно, запропонували б для вирівнювання цементно-піщану стяжку, але так як це робиться на перекритті, то для нівелювання можна використовувати ОСП (OSB), просто застеливши ним підлогу.

Датчик температури на підлозі

З огляду на те, що температура підлоги буде регулюватися терморегулятором, потрібно визначити для нього місце на стіні і підвести туди харчування. Всі дроти запаковуйте в гофрований гнучкий кабель-канал, причому розрахуйте його так, щоб гофри вистачило на датчик, який ви встановите під плівкою.

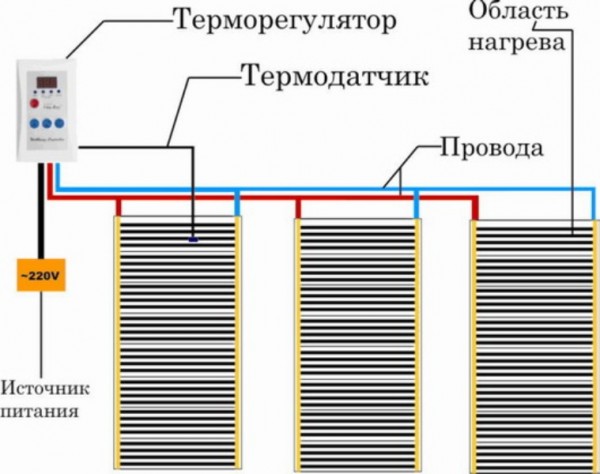

Схема підключення інфрачервоного плівкового опалення

При монтажі інфрачервоної плівки для опалення слід враховувати можливості для її розрізання, а це, як правило, можуть бути шматки по 250 мм або ж кратні цього числа.На поверхні плівки ви побачите струмопровідні мідні шини – ними потрібно укладати ІПО до основи, а з'єднання відрізаних шматків виробляється паралельним підключенням.
Для з'єднання на дроти потрібно надіти клемні хвостовики – для цього провід оголюється на 8-10 мм і хвостовик до нього прикріплюється за допомогою обжімніка. Для з'єднання шматків вам знадобиться іноді підключати два дроти на одну клему – процес її фіксації залишається незмінним. Розраховуйте довжину проводів так, щоб їх можна було сховати під плінтус.

Всі місця підключень потрібно ізолювати і для цього просто наріжте шматки ізоляції і закрийте з'єднання зверху, а щоб інфрачервона плівка НЕ роз'їжджалася – її слід скріпити скотчем. Там, де буде встановлений датчик, в основному підлозі слід зробити поглиблення, щоб прилад не виступав над площиною, як того вимагає інструкція. Зрештою, опалення теплими підлогами порадує вас і вашу родину.

Порада. При опаленні інфрачервоної плівкою в системі теплої підлоги не слід використовувати дощате покриття або дерев'яний паркет, тому що вони будуть розсихатися. Також не слід використовувати фарбу, якщо ви закрили ІПО панелями, тому що вона потріскається від температури. У тому випадку, якщо ви захочете закрити ІПО керамічною плиткою, вам, після монтажу кахлю, не можна включати систему не менше 28 днів. Це запобіжний засіб, тому що розчин стикається з струмоведучими частинами плівки.

висновок

Безумовно, ціна на інфрачервону плівку буде вище, ніж на радіатори або водяна тепла підлога, зате ви зможете легко і без особливих зусиль вирішити проблему з опаленням мансарди. До того ж, ІПО можна укладати не тільки на підлогу, що дуже зручно для нестандартних приміщень.
